多效循環化學廢氣處理裝置（吸附型）

一、產品簡介

多效循環化學廢氣處理裝置(吸附型)是一種通過吸附材料(活性炭或化學改性濾料)吸附、化學反應原理清除氣體污染物的實驗室尾氣凈化設備。根據使用場合不同，可選擇多類型活性炭作為吸附材料:采用活性炭做為吸附材料，可實現活性炭吸附的廢氣處理工藝;采用化學改性濾料做為吸附材料，可同時實現活性炭吸附和酸堿中和反應的廢氣處理工藝。

多效循環化學廢氣處理裝置(吸附型)的吸附材料采用木質活性炭載體和創新的活性炭改性工藝，碘吸附值高、灰分低,容納量高,使用周期長。壽命到期的廢舊濾料經過危險特性鑒別檢測，不屬于危險廢物,大大降低了處理廢料的成本。多效循環化學廢氣處理裝置(吸附型)采用智能預警系統，每個模塊都可以顯示化學過濾器實時壓差和累積風量，并預留標準通訊接口與中控系統連接,自動給出故障報警和濾料到期提示。

二、產品結構及技術原理

產品結構

多效循環化學廢氣處理裝置(吸附型)由若干廢氣處理單元組成，圖1為HX-03K 型設備的安裝布置圖，這些排風廢氣處理單元通過首尾連接、上下堆疊的方式進行安裝布置，與引風機、管道、進/排氣口法蘭等共同實現對排風尾氣的處理。

圖1.HX-03K型安裝布置圖

多效循環化學廢氣處理裝置(吸附型)中的每個廢氣處理單元主要由吸附箱、控制箱、干式化學過濾器、集成控制器、風速傳感器、壓差傳感器等主要部件組成，在過濾器進行化學吸附尾氣的同時，對通過設備和過濾器的累計風量及風壓差進行實時監控和顯示，當累計風量超高或風壓差超高時(累計風量和風壓差報警值均可設置)，會觸發系統聲光報警器。每個單元配置狀態指示功能，對每個單元的運行狀態進行實時監控。

三、技術原理

1.風道和過濾截面

多效循環化學廢氣處理裝置(吸附型)采用特殊設計的廢氣處理單元和過濾風道，通過模塊的靈活組合適應不同處理風量和任何現場條件，通過接口的串聯和并聯，在相同體積下可將過濾面積提高4倍,風阻降低 75%,大大節約了排風機電力消耗。

2.吸附材料

多效循環化學廢氣處理裝置(吸附型)的吸附材料通過特殊制備工藝集成于過濾器中，廢氣通過過濾器，實現吸附或化學氧化分解反應，達到吸附或清除酸性、堿性、有機廢氣的目的。

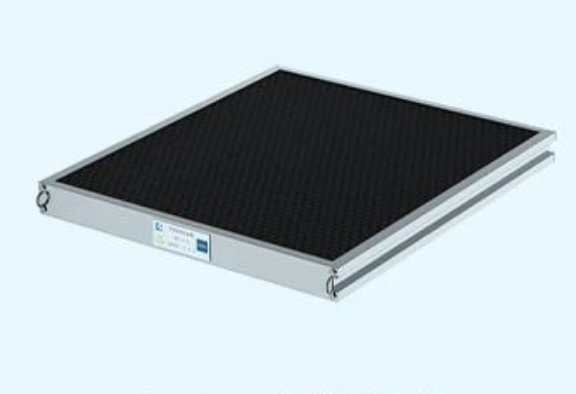

圖2.過濾器

活性炭：采用木質活性炭載體，具有更高碘吸附值800MG/G)和更低灰分(<3%)，相比煤質活性炭吸附效率更高。

四、化學濾料

采用木質或煤質活性炭作為載體，通過超聲浸漬法將相應的化學物質負載到活性炭載體上，再經過水蒸氣活化法使濾料恢復活性，獲得高碘吸附值，污染物容納量高達25%以上，具有更長使用周期。化學濾料還能夠在吸附的同時清除污染物，避免了活性炭吸附污染物后，容易通過脫吸附效應緩慢釋放污染物的缺點。

廢舊濾料經鑒定廢料無危險特征，可作為一般固廢處理，避免了廢氣活性炭作為危廢處理的成本消耗。

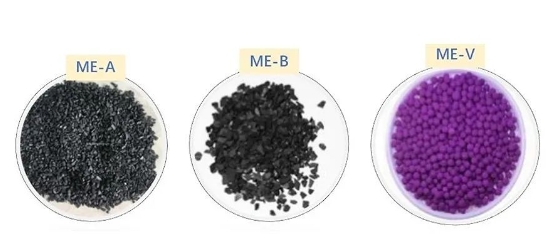

圖3.化學濾料

五、產品技術選型表
